Máy chẩn đoán đọc lỗi động cơ tàu thuỷ Texa TXB2 và phần mềm IDC6 Marine

Mô tả

Máy chẩn đoán đọc lỗi động cơ tàu thuỷ Texa TXB2 và phần mềm IDC6 Marine

Máy chẩn đoán đọc lỗi động cơ tàu thuỷ Texa TXB2 và phần mềm IDC6 Marine là thiết bị chuyên dụng sử dụng đọc thông số dữ liệu, mã lỗi, các hệ thống phụ trợ, thông tin hộp ECU và cơ cấu chấp hành của động cơ tàu thuỷ.

Giới thiệu thiết bị:

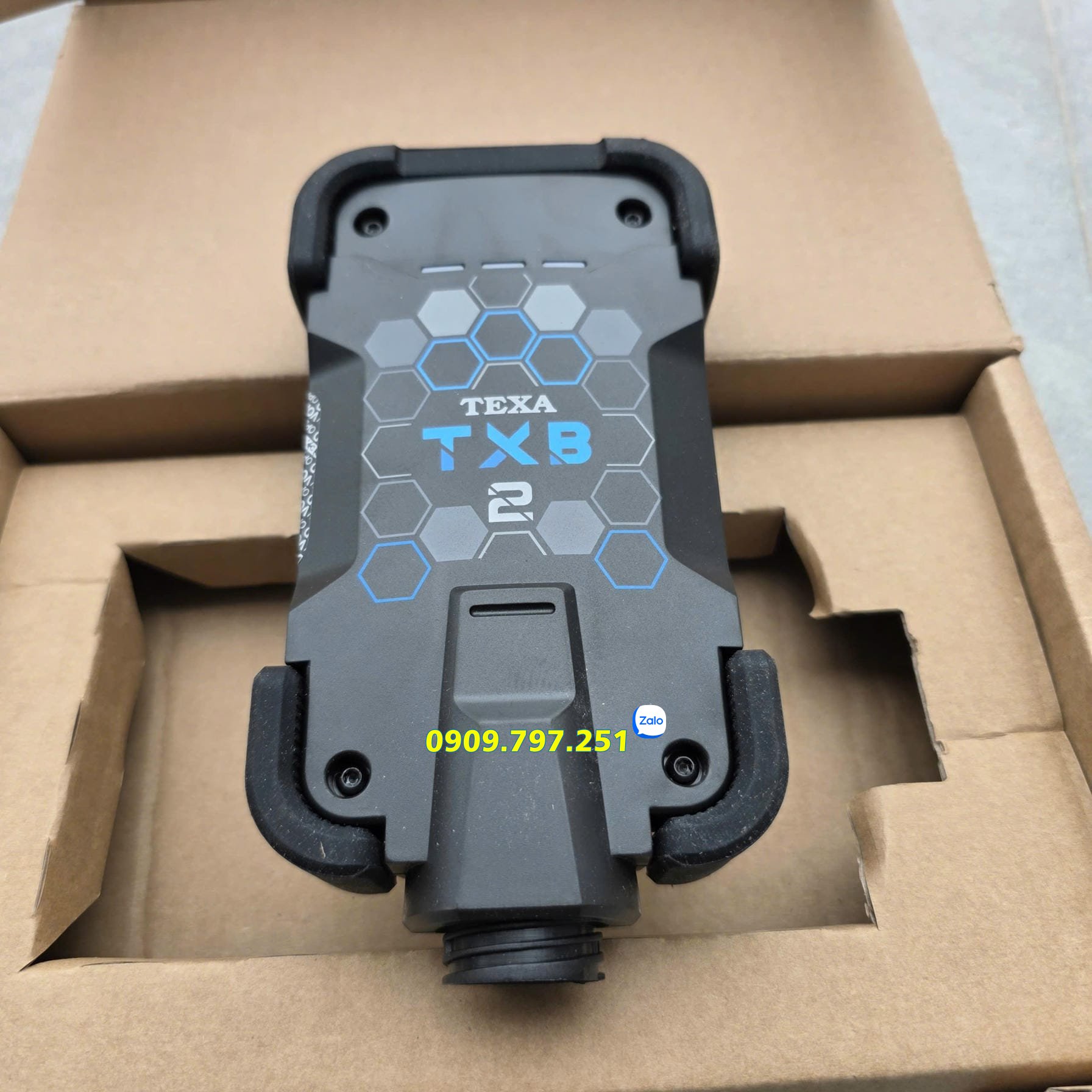

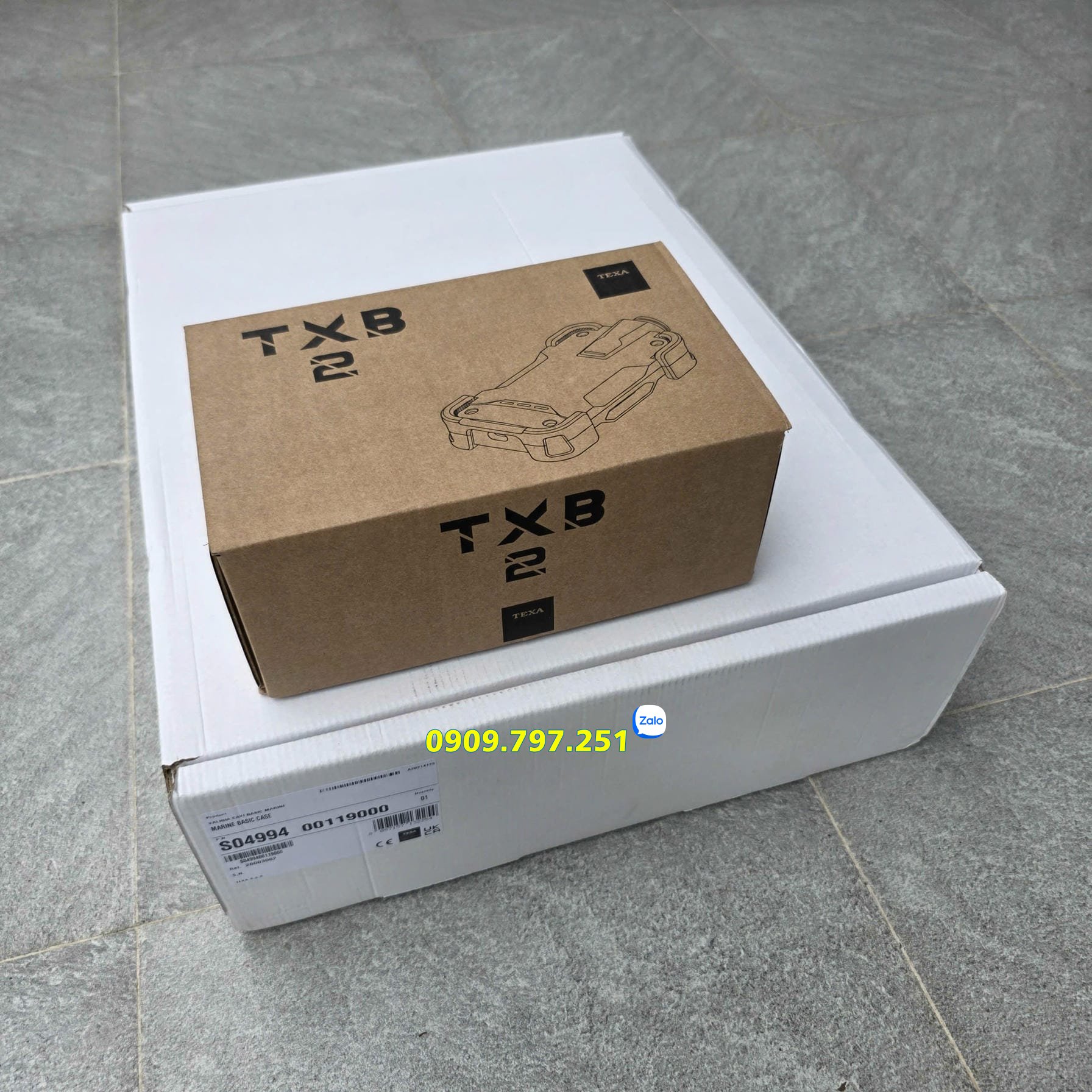

NAVIGATOR TXB2 là công cụ mới được TEXA thiết kế và phát triển đặc biệt dành cho môi trường chẩn đoán hàng hải.
Các tính năng phần cứng của nó cho phép tương thích với tất cả các giao thức hiện hành cho cả hai môi trường và đầu nối CPC 16 chân tích hợp cho phép sử dụng tất cả các loại cáp chẩn đoán. Nó cực kỳ mạnh mẽ, được trang bị SRAM 16 MBit và bộ nhớ lưu trữ NAND FLASH 8 GBit; đây là những tính năng rất quan trọng vì chúng cho phép thợ máy dễ dàng quản lý các tệp bản đồ.
Các tiêu chuẩn CAN được hỗ trợ bao gồm quản lý dây đơn CAN và bộ điều khiển CAN bổ sung để chẩn đoán trên nhiều mạng.

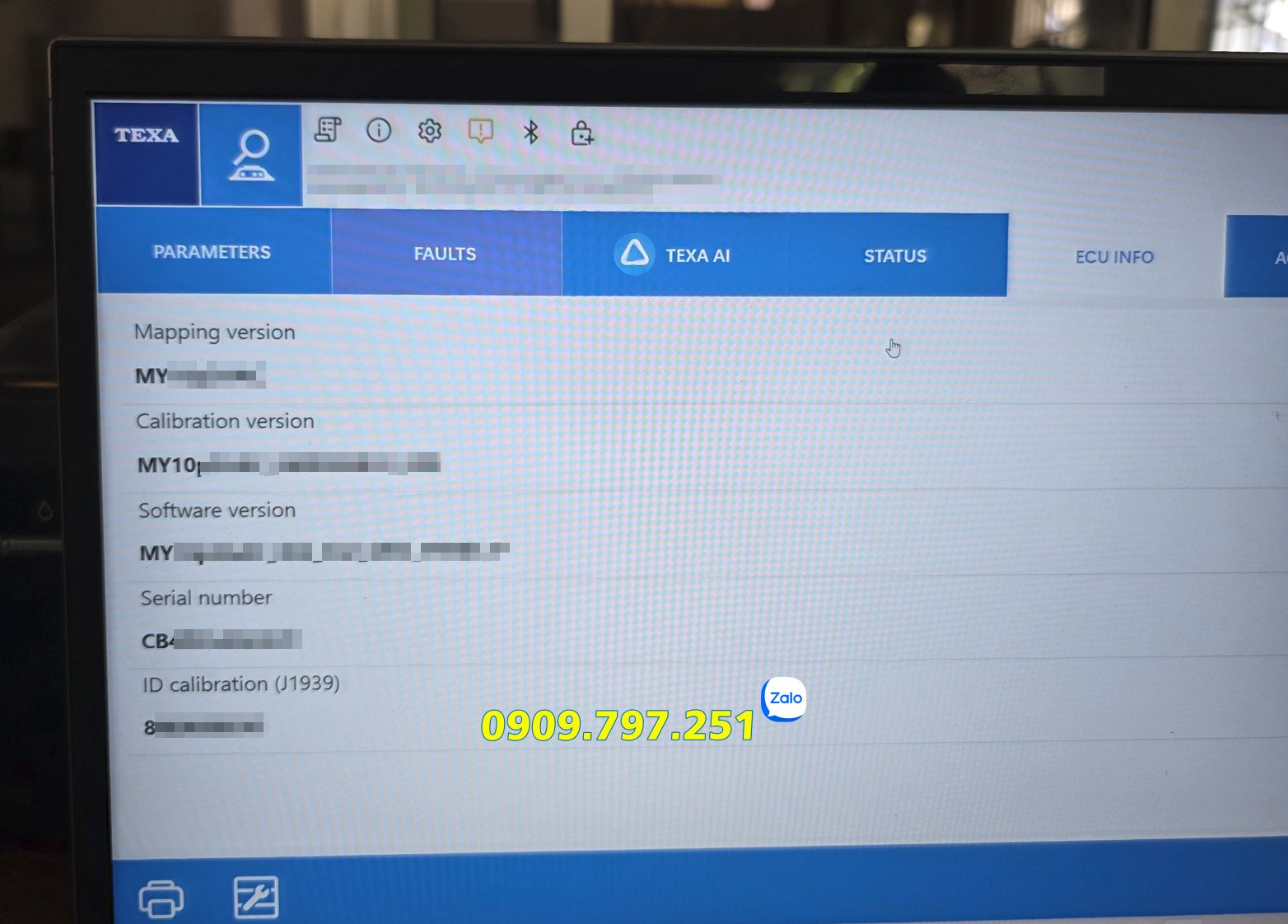

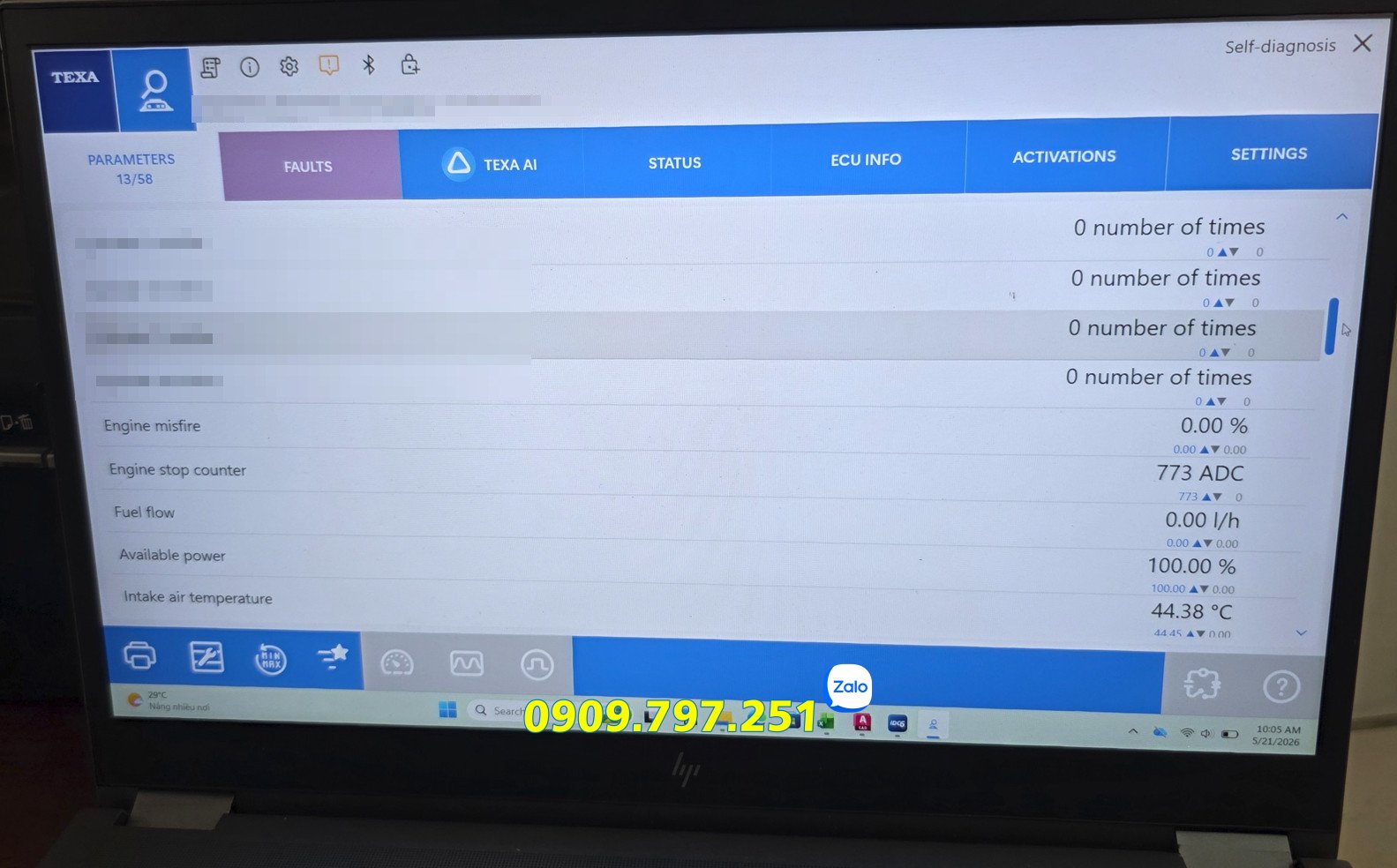

Phần mềm IDC6 MARINE hoàn chỉnh, thiết thực và trực quan, cực kỳ nhanh chóng trong việc truy cập và giao tiếp với động cơ tàu thuỷ cũng như xử lý nhanh chóng mọi giai đoạn chẩn đoán, từ việc xác định lỗi đến việc khắc phục sự cố.
Các giá trị định mức liên quan đến lỗi, bảng dữ liệu kỹ thuật, sơ đồ mạch điện tương tác chứa đựng kinh nghiệm dày dặn trong lĩnh vực động cơ hàng hải và hàng nghìn vấn đề đã được giải quyết thành công.

Phần mềm IDC6 cung cấp một loạt các điều chỉnh đặc biệt vượt xa việc bảo dưỡng xe thông thường, chẳng hạn như:

Cấu hình kim phun
Điều chỉnh tốc độ không tải
Cài đặt loại dầu
Bảo dưỡng mùa đông MAN MARINE
Kiểm tra nén xi lanh và ngắt mạch
Điều chỉnh thời điểm đánh lửa
Cấu hình cần gạt
Cấu hình cần gạt
Cấu hình bảng điều khiển
Đăng ký chìa khóa
Thay đổi cấu hình xe
Đăng ký chìa khóa bằng bộ chuyển đổi chìa khóa
Căn chỉnh mạng CAN
Giới hạn 99 HP
Khôi phục cài đặt dịch vụ

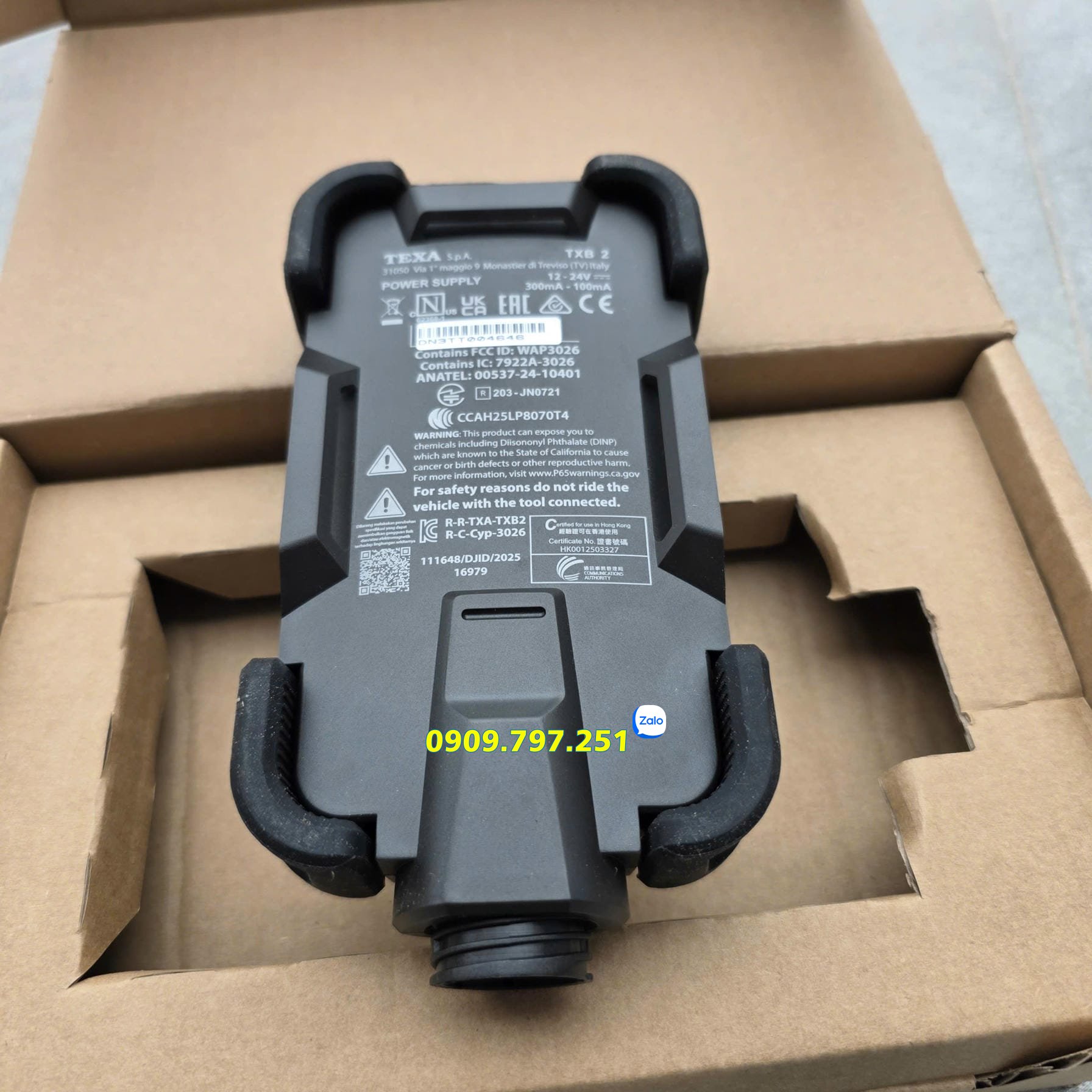

Thông số kỹ thuật thiết bị Texa Navigator TXB2:

BỘ XỬ LÝ: CORTEX M7 STM32H735AGI6 lên tới 550 MHz, 1MB FLASH, RAM 564KB
BỘ NHỚ SRAM : 16 MBits được tổ chức ở dạng 1024K x 16 bit
SRAM: 256 MBits được tổ chức ở dạng 4096K x 4 ngân hàng x 16 bit
BỘ NHỚ eMMC : 8 GByte trên xe buýt 8 bit
Nguồn điện xe : Quản lý hệ thống ở 12 V và 24 V
CUNG CẤP ĐIỆN NGOÀI : 12 – 24 V
GIAO TIẾP USB : 2.0 tốc độ cao 5V/500 mA
KẾT NỐI KHÔNG DÂY : Bluetooth 5.0 Class 1
BĂNG TẦN HOẠT ĐỘNG: 2402 – 2480 MHz
CÔNG SUẤT TẦN SỐ VÔ TUYẾN TỐI ĐA: 10 dBm
CÔNG TẮC ĐIỆN TỬ : 2 chiều, 13 vị trí độc lập
ĐẦU NỐI CHẨN ĐOÁN : CPC 16 chân

GIAO THỨC HỖ TRỢ
• Mã nhấp nháy
• K, L (có bảo vệ dòng điện 100 mA),
ISO9141-2, ISO14230
• FD CAN 11898-2:2016 2 channels
• CAN ISO 11898-3 LOW Speed
• CAN SAE J2411 Single Wire
• SAE J1850 PWM
• SAE J1850 VPW
• SAE J1708
• RS232

CẢNH BÁO HIỂN THỊ: LED: RGB x3
TIÊU THỤ 12 V: 300 mA
TIÊU THỤ 24 V: 100 mA
NHIỆT ĐỘ HOẠT ĐỘNG : 0  50°C
NHIỆT ĐỘ BẢO QUẢN : – 20 60°C
ĐỘ ẨM HOẠT ĐỘNG : 10  80 % không ngưng tụ
CHỈ DẪN: ĐỎ 2014/53/EU
RoHS 2011/65/EU và Chỉ thị được ủy quyền 2015/863/EU
AN TOÀN: EN 62368-1, EN 62311
TƯƠNG THÍCH ĐIỆN TỪ: EN 301 489-1, EN 301 489-17
HỆ THỐNG RADIO: EN 300 328
TRỌNG LƯỢNG : 215 g

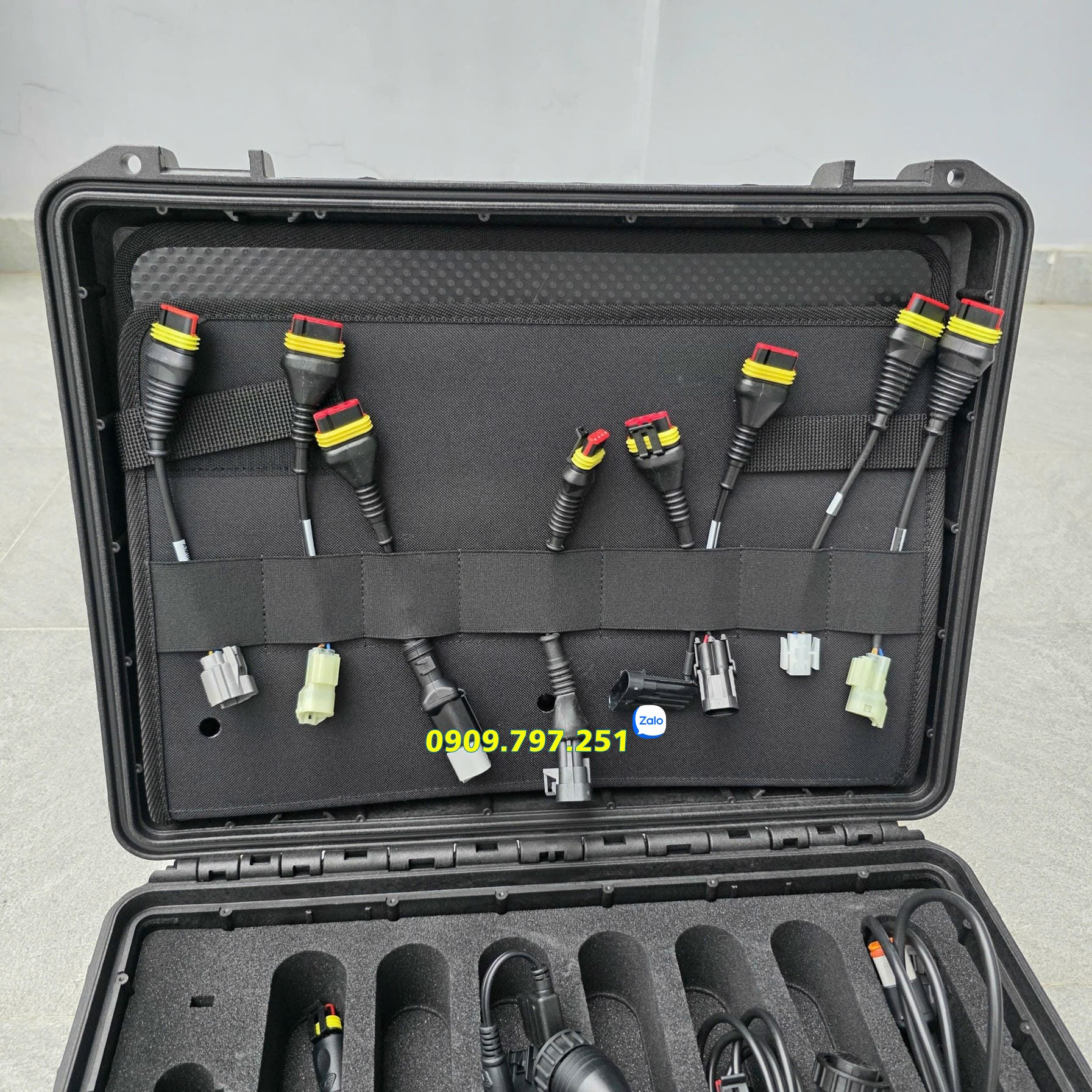

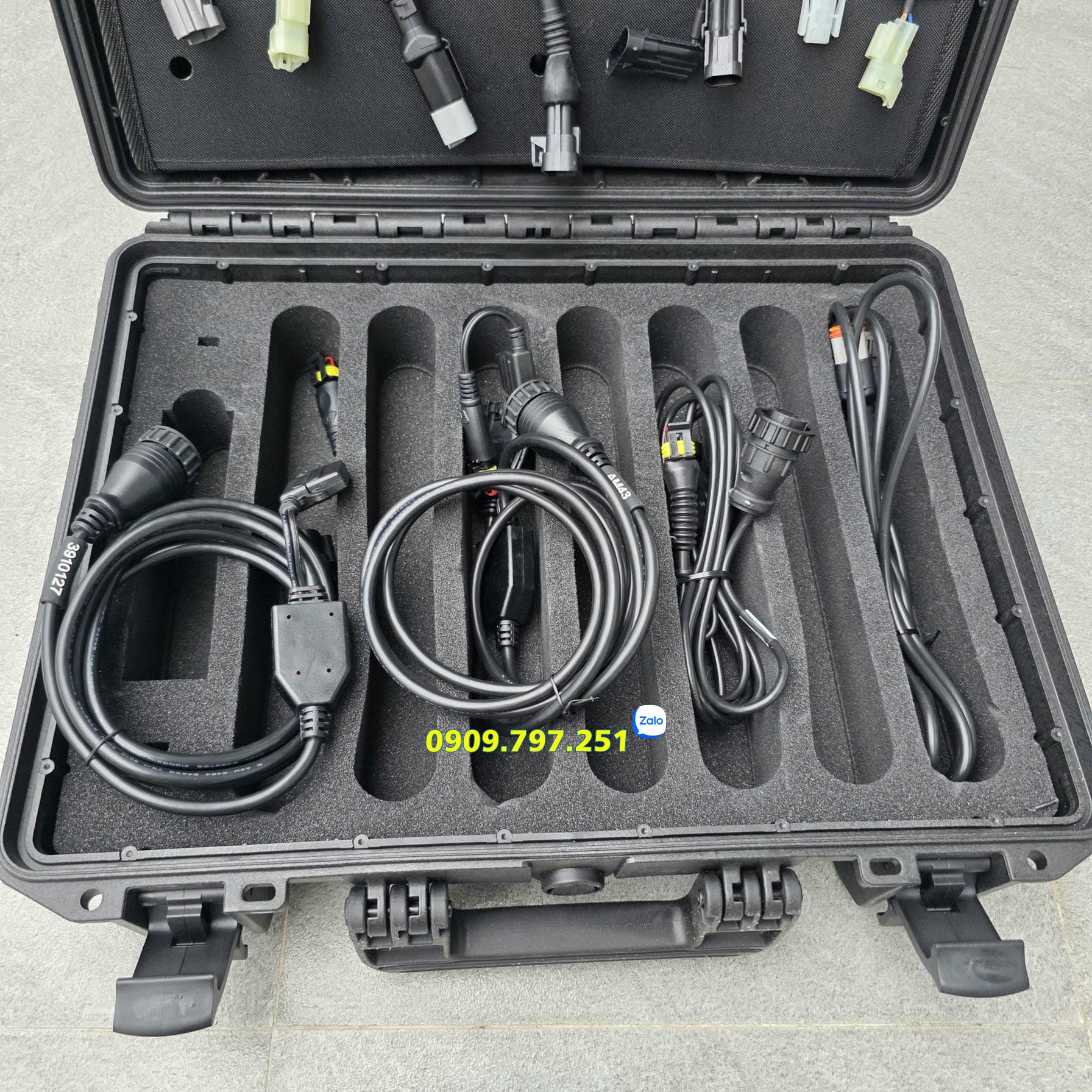

Cáp kết nối động cơ tàu thuỷ:

Marine main cable (AM01) (Code 3902358)
Marine HONDA/TOHATSU (PGM-FI) cable (AM02) (Code 3902407)
Marine MERCURY and MARINER Group 2 pin cable (AM04) (Code 3902247)
Marine MERCURY and MARINER Group 4 pin cable (AM05) (Code 3902250)
Marine YAMAHA/SELVA MARINE cable (AM06) (Code 3902413)
Marine VOLVO PENTA KAD-TAMD cable (AM09) (Code 3902467)
Marine EVINRUDE cable (AM13) (Code 3902865)
Marine 10 pin VOLVO, MERCRUISER, CRUSADER, PCM (MEFI-1,2,3,4,4B) cable (AM14) (Code 3902907)
Marine 4 pin SUZUKI cable (AM22) (Code 3903560)
Marine VOLVO PENTA cable (AM40) (Code 3909234)
Marine OBDM cable (AM43) (Code 3910120)
Marine MERCURY MY 2003 > cable (AM44) (Code 3910127)
